2500 kVA ትራንስፎርመር-0.6 / 13.8 ኪ.ቮ|አሜሪካ 2025

01 አጠቃላይ

1.1 የፕሮጀክት መግለጫ

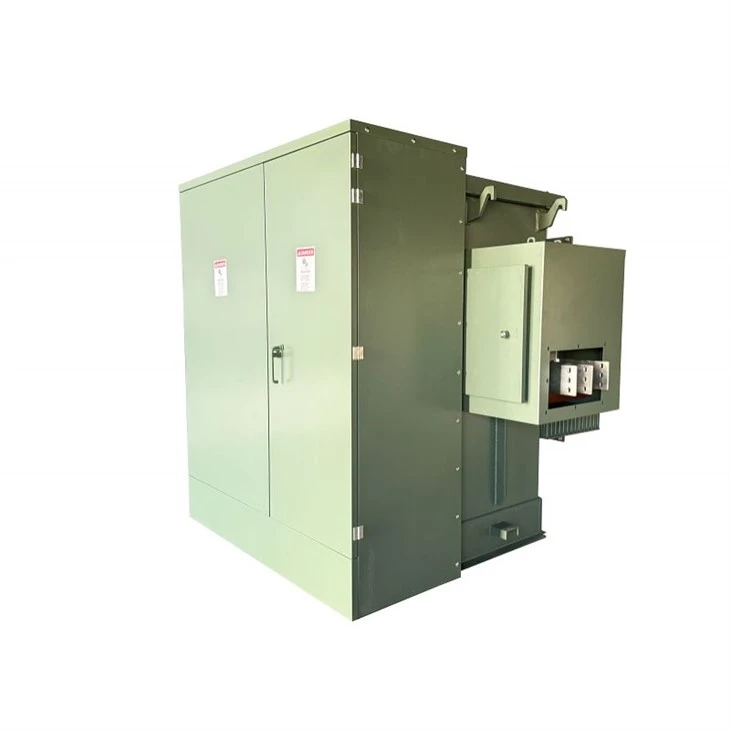

2500 kVA ባለሶስት ፌዝ ፓድ የተገጠመ ትራንስፎርመር እ.ኤ.አ. በ2025 ወደ ካናዳ ደረሰ። የትራንስፎርመሩ ደረጃ የተሰጠው ኃይል 2500 kVA ከ KNAN ማቀዝቀዣ ጋር ነው። ከፍተኛ ቮልቴጅ 13.8GRDY / 7.97 ኪሎ ቮልት በ ± 2 * 2.5% የመታ ወሰን (NLTC) ዝቅተኛ ቮልቴጅ 0.6Y / 0.346 ኪሎ ቮልት ነው, የ YNyn0 የቬክተር ቡድን አቋቋሙ.

ይህን ባለ 2500kVA ፓድ{1}የተጫነ ትራንስፎርመር በማስተዋወቅ ኩራት ይሰማናል፣ይህም ከፍተኛ ቅልጥፍናን፣አስተማማኝነትን እና የአካባቢን ዘላቂነት በማጣመር ለከተማ ሃይል ስርጭት፣ለንግድ እና ለኢንዱስትሪ መተግበሪያዎች ተስማሚ ያደርገዋል። ምርቱ የ DOE 2016 የኢነርጂ ውጤታማነት ደረጃዎችን ያከብራል, እስከ 99.53% የሚደርስ አስደናቂ ውጤታማነትን አግኝቷል. ከፍተኛ የእሳት ደህንነት (K4 ክፍል) እና ባዮዴራዳዴሽን በማቅረብ ለአካባቢ ተስማሚ የሆነ FR3® የተፈጥሮ ኤስተር መከላከያ ዘይት ይጠቀማል። እጅግ በጣም ጥሩ የሙቀት አፈጻጸም እና የሙቀት መጨመር ቁጥጥር የረዥም ጊዜ{9}የመረጋጋት ስራን ያረጋግጣል።

በከፍተኛው{0}ቮልቴጅ በኩል፣ 600A የተቀናጀ ተሰኪ{2}በጫካ ውስጥ፣በገለልተኛ የ porcelain ቁጥቋጦ የታጠቁ እና ሁለት{3}}ቀዳዳ ስፓይድ{4}የተጣመሩ የመዳብ አሞሌዎችን ያዘጋጃል፣ ይህም አስተማማኝ እና አስተማማኝ ግንኙነቶችን ያቀርባል። ዝቅተኛው{6}}የቮልቴጅ ጎን በሬንጅ{7}}Cast bushings እና አስር{8}}ቀዳዳ ከፍታ{9}}የአሁኑ የመዳብ አሞሌዎች ያሉት ሲሆን ይህም ጠንካራ ግንባታ እና ቀላል መጫኑን ያረጋግጣል። የፈጠራው የጎን{11}መውጫ ንድፍ ቦታን ይቆጥባል እና ከተሟላ የግንኙነት የመዳብ አሞሌዎች እና መከላከያ ሽፋኖች ጋር አብሮ ይመጣል፣ ይህም የአሠራር ደህንነትን ያረጋግጣል። በተጨማሪም፣ ሁለት grounding bushings የተለያዩ grounding መስፈርቶችን ለማሟላት ሁለገብ ንድፍ በማቅረብ, ከፍተኛ እና ዝቅተኛ ቮልቴጅ መካከል እና ገለልተኛ ነጥብ grounding ያለውን grounding ማያ ተካተዋል.

ማቀፊያው ሶስት ሁለት{0}የአቀማመጥ ጭነት መግቻ መቀየሪያዎችን፣ ሶስት የሱርጅ ማሰሪያዎችን፣ የመሬት መከላከያ ስርዓት እና የናይትሮጅን ማገጃ ስርዓትን ያዋህዳል፣ ይህም የተሟላ ጥበቃ እና ተለዋዋጭ አሰራርን ያቀርባል። ይህ ክፍል ለዘመናዊ የኃይል ፍርግርግ ግንባታ ተስማሚ ምርጫ ነው, ይህም ከፍተኛ ቅልጥፍናን, ደህንነትን እና አስተማማኝነትን ያቀርባል.

1.2 ቴክኒካዊ መግለጫ

2500 kVA ፓድ የተገጠመ ትራንስፎርመር ዝርዝር አይነት እና የመረጃ ወረቀት

1.3 ስዕሎች

2500 kVA ፓድ የተገጠመ ትራንስፎርመር ዲያግራም ስዕል እና መጠን።

02 ማምረት

2.1 ኮር

ይህ 2500kVA ፓድ{1}የተፈናጠጠ ትራንስፎርመር ባለ ሶስት{2}ደረጃ አምስት{3}}እግር ኮር{4}}ጥራት ያለው ቅዝቃዜ{5}የተጠቀለለ እህል{6}}ተኮር የሲሊኮን ብረት ማያያዣዎች አሉት። አምስቱ{8}}የእግርና እግር ንድፍ በውጤታማነት ዋና እምቢተኝነትን እና ምንም{9}የጭነት ኪሳራዎችን ይቀንሳል፣ ነገር ግን በዋና ውስጥ ያለውን የመግነጢሳዊ ፍሰት መፍሰስ እና ሃርሞኒክ ይዘትን በእጅጉ ይቀንሳል። ሁለቱ ተጨማሪ የጎን እግሮች ለሶስተኛ{12}ሃርሞኒክ ፍሰት እንደ ዝቅተኛ{11}}የማገጃ መንገድ ሆነው ያገለግላሉ፣በዚህም የቮልቴጅ ሞገድ ቅርጹን መዛባትን በመግታት እና ከፍተኛ{13}ጥራት ያለው የኃይል ውፅዓትን ያረጋግጣል። ኮር በጣም ጥሩ መግነጢሳዊ ሲሜትሪ እና ሜካኒካል መረጋጋት ያሳያል፣ አጭር{15}የወረዳ ተጽእኖዎችን ለመቋቋም እና የስራ ድምጽን ይቀንሳል። ይህ ጠንካራ ንድፍ ለትራንስፎርመር ከፍተኛ ቀልጣፋ፣ ለስላሳ እና ዝቅተኛ{17}ኪሳራ ስራ ጠንካራ መሰረት ይሰጣል።



2.2 ጠመዝማዛ

ዝቅተኛው የ{0}ቮልቴጅ ጠመዝማዛ የፎይል ጠመዝማዛ ሂደትን ይቀበላል ፣ እና ፎይል ጥሩ የኤሌክትሪክ እንቅስቃሴ አለው ፣ ይህም የአሁኑን ስርጭት ውጤታማነት ያሻሽላል። ከፍተኛው - የቮልቴጅ ጠመዝማዛ ሽቦ - የቁስል መዋቅር አለው፣ ይህም ከፍተኛ - የቮልቴጅ ኤሌክትሪክ ማስተላለፊያ መስፈርቶችን ሊያሟላ ይችላል። የመጠምዘዣው የላይኛው እና የታችኛው ክፍል በብረት ሰሌዳዎች ተስተካክለው የተጨመቁ ናቸው. በብረት ሳህኖች ጥብቅነት, ጠመዝማዛው በሚቀጥለው ሂደት እና ጥቅም ላይ በሚውልበት ጊዜ የተረጋጋ ቅርጽ እና መዋቅር እንዲኖር ይደረጋል. ከተፈጠሩ በኋላ የብረት ሳህኖቹ ሊወገዱ ይችላሉ, ስለዚህም ጠመዝማዛው የትራንስፎርመሩን አጠቃላይ የመሰብሰቢያ መስፈርቶች የሚያሟላ እና የኤሌክትሪክ አፈፃፀም እና የትራንስፎርመር ሜካኒካል መረጋጋት ያረጋግጣል.



2.3 ታንክ

ታንኩ የተገነባው ከዝገት{0}አረብ ብረት ነው እና ሙሉ በሙሉ የታሸገ ዝቅተኛ{1}የመገለጫ ንድፍ አለው። በመሳሪያዎች አረንጓዴ (ሙንሴል 9 ጂአይ 1.5/2.6) የተጠናቀቀው ዘላቂነት እና የዝገት ጥበቃን ይሰጣል። ለተሻሻለ የማቀዝቀዝ እና የእሳት ደህንነት በFR3® የተፈጥሮ ኤስተር ፈሳሽ ተሞልቶ፣ ታንኩ በሚፈልጉ አካባቢዎች የረጅም ጊዜ አስተማማኝነትን ለማረጋገጥ{8}}የማስረጃ ሙከራ ያደርጋል።



2.4 የመጨረሻ ስብሰባ

የዚህ ፓድ የመጨረሻ{0}የተጫነው ትራንስፎርመር የሚጀምረው የነቃውን ክፍል በመገጣጠም ነው፡ ጠመዝማዛዎቹ በትክክል በዋናው አምዶች ላይ ተጭነዋል፣ በመቀጠልም መግነጢሳዊ ዑደቱን ለማጠናቀቅ የላይኛውን ቀንበር ማሰሪያዎችን በማስገባት ነው። ቁጥቋጦዎችን፣ የቧንቧ ለዋጮችን እና የመከላከያ መሳሪያዎችን ጨምሮ ሁሉም ረዳት ክፍሎች ተጭነው ደህንነቱ በተጠበቀ ሁኔታ ተገናኝተዋል። በመጨረሻም ታንኩ አየርን በደንብ መግጠም እና ማስወገድን ለማረጋገጥ በአገልግሎት ዘመኑ ሁሉ ጥሩ የኤሌክትሪክ መከላከያ እና የሙቀት አፈፃፀምን ለማረጋገጥ ቁጥጥር በሚደረግበት የቫኩም ሁኔታ ውስጥ በ FR3® የተፈጥሮ ኢስተር ማገጃ ፈሳሽ በጥንቃቄ ይሞላል።





03 በመሞከር ላይ

04 ማሸግ እና ማጓጓዣ

4.1 ማሸግ

4.2 መላኪያ

05 ጣቢያ እና ማጠቃለያ

ይህ ትራንስፎርመር የዘመናዊ የኃይል ማከፋፈያ ኔትወርኮችን ተፈላጊ መስፈርቶች ለማሟላት የላቀ የኢነርጂ ቆጣቢነትን፣ የአካባቢን ዘላቂነት እና የላቀ አስተማማኝነትን ያጣምራል። በተለየ የእሳት ደህንነት አፈፃፀም እና የተራዘመ የአገልግሎት ህይወት, የስራ እና የጥገና ወጪዎችን በመቀነስ ቀጣይ እና የተረጋጋ የኃይል አቅርቦትን ያረጋግጣል. በሰው የተበጀው መዋቅራዊ ንድፍ እና ሙሉ በሙሉ የተቀናጀ የጥበቃ ስርዓት የመትከልን ቀላልነት ያሳድጋል እና የአካባቢን ተፅእኖ ይቀንሳል። በላቀ ቴክኖሎጂ እና በጠንካራ ማምረቻ አማካኝነት ለብዙ የስርጭት ሁኔታዎች የታመኑ መፍትሄዎችን ለማቅረብ ቆርጠናል፣ ይህም ብልህ እና የበለጠ ጠንካራ የኤሌክትሪክ መሠረተ ልማት እንዲኖር አስተዋፅዖ እናደርጋለን።
