የኤሌክትሪክ ማከፋፈያ ምንድን ነው
የቮልቴጅ ትራንስፎርሜሽን እና የኃይል ስርጭት
በረዥም ርቀት ላይ ቀልጣፋ የሃይል ስርጭትን ለማረጋገጥ እና ለተጠቃሚዎች ደህንነቱ የተጠበቀ ስርጭት ለማረጋገጥ የቮልቴጅ ማከፋፈያዎች ወደ ላይ ወይም ወደ ታች ከፍ ያደርጋሉ፣ ይህም በኔትወርኩ ላይ ያለውን የሃይል ብክነት ይቀንሳል።
የኤሌክትሪክ መሳሪያዎች ጥበቃ እና ቁጥጥር
በመከላከያ ቅብብሎሽ፣ በሰርከት መግቻዎች እና የቁጥጥር ስርዓቶች፣ ማከፋፈያዎች ጥፋቶችን ለይተው ያውቃሉ፣ ያልተለመዱ ክፍሎችን ይለያሉ እና የስርዓት መረጋጋትን እና የአሰራርን ደህንነት ለመጠበቅ ወሳኝ መሳሪያዎችን ይጠብቃሉ።
ክትትል፣ አውቶሜሽን እና የስርዓት ውህደት (SCADA)
ዘመናዊ ማከፋፈያዎች የእውነተኛ{0}ጊዜ ውሂብን ማግኘትን፣ የርቀት መቆጣጠሪያን እና ከ SCADA መድረኮች ጋር እንከን የለሽ ውህደትን የሚያነቃቁ የቁጥጥር እና የግንኙነት ስርዓቶች የታጠቁ ናቸው፣ የአሰራር ቅልጥፍናን እና የፍርግርግ አስተማማኝነትን የሚያሻሽሉ።
የእኛ ማከፋፈያ ትራንስፎርመር አይነቶች
- እያደገ የመጣውን አስተማማኝ፣ አስተማማኝ እና ቀልጣፋ የኃይል ስርጭት ፍላጎት ለማሟላት - ከፅንሰ-ሀሳብ እስከ ተልእኮ ድረስ የተሟላ መፍትሄዎችን እናቀርባለን።
- ለፍጆታ፣ ለኢንዱስትሪ ተጠቃሚዎች፣ ታዳሽ የኃይል ማመንጫዎች፣ ወይም የመሠረተ ልማት አውታሮች፣ ከ IEC፣ IEEE፣ ANSI፣ CSA እና ክልላዊ የፍጆታ ደረጃዎች ጋር የሚያሟሉ የመዞሪያ ቁልፎችን እናቀርባለን።
- የአካባቢያዊ ደረጃዎችን እና የፕሮጀክት ሁኔታዎችን ለማሟላት እያንዳንዱ ማከፋፈያ አይነት በሚፈለገው የቮልቴጅ ደረጃዎች፣ አቅም እና አወቃቀሮች ሊበጅ ይችላል።
- ክፍል ማከፋፈያ
ትራንስፎርመር - የታመቀ ማከፋፈያ
ትራንስፎርመር - በኮንቴይነር የተያዘ ማከፋፈያ
ትራንስፎርመር - ተሽከርካሪ{0}የተጫነ ሞባይል
ማከፋፈያ ትራንስፎርመር

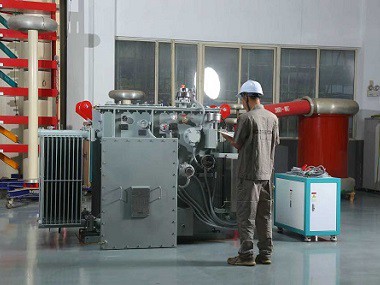

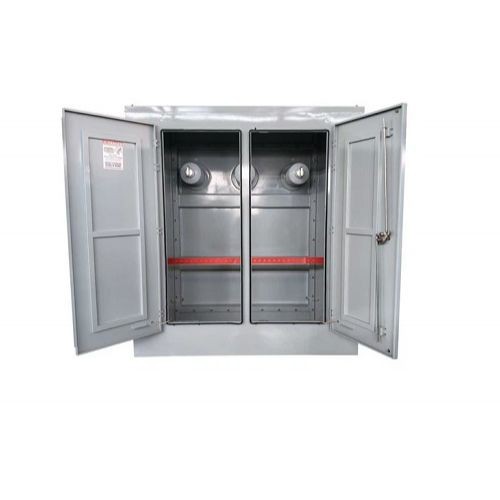

ዩኒት ማከፋፈያ ትራንስፎርመር
የአሃድ ማከፋፈያ ትራንስፎርመር ቀድሞ{0}የተሰበሰበ፣ የታመቀ የኃይል ማከፋፈያ አሃድ ነው{1}የቮልቴጅ መገልገያ ሃይልን ወደ አስተማማኝ እና ጥቅም ላይ የሚውሉ ቮልቴጆች የሚወርድ። የተጠጋጋ{3}የተጣመረ ዲዛይን ትራንስፎርመሩን ከጭነቱ አጠገብ ከአንደኛ እና ሁለተኛ ደረጃ መቀየሪያ ጋር ያዋህዳል፣የኬብል እና የአውቶቡስ ርዝመትን ይቀንሳል፣የኃይል ብክነትን ይቀንሳል፣የቮልቴጅ ቁጥጥርን ያሻሽላል እና የአገልግሎት አስተማማኝነትን ያሳድጋል።
- እስከ 10 MVA 34.5 ኪ.ቮ
- ደረጃ የተሰጠው ኃይል እስከ 10 MVA
- ደረጃ የተሰጠው የሙቀት መከላከያ ደረጃ እስከ 161 ኪ.ቮ
- የሙቀት መጨመር: 55 ዲግሪ, 65 ዲግሪ, 55/65 ዲግሪ, 45 ዲግሪ
ብጁ ባህሪያት
- ጣልቃ-ገብነትን ለመቀነስ ኤሌክትሮስታቲክ መከላከያ.
- ከፍተኛ{0}ደረጃ ማቀፊያ ዝገት ጥበቃ (C5{2}}ኤም፣ የባህር/ኢንዱስትሪ) እና የመሬት መንቀጥቀጥ የሚቋቋም ንድፍ።
- ብጁ የጫካ ቦታዎች እና ሽቦዎች (ከላይ / የጎን መግቢያ ፣ ልዩ ክፍት ቦታዎች)።
- ፈጣን{0}ንድፍ ከአድናቂዎች ክፍት ቦታዎች፣ የማንሳት ነጥቦች እና ፈጣን የመሬት ማረፊያ ተርሚናሎች ጫን።
- በደንበኛ መስፈርቶች መሰረት ዝቅተኛ{0}የድምጽ ንድፍ።
- ለተሻሻለ የሃርሞኒክ እና የመስመር ላይ ጭነት አያያዝ ልዩ እክል፣ መቻቻል እና K{0}ምክንያት ንድፎች።
- ለተወሰኑ መተግበሪያዎች ፈሳሽ{0}የተሞላ፣ደረቅ{1} አይነት እና ልዩ የትራንስፎርመር ንድፎችን ይደግፋል

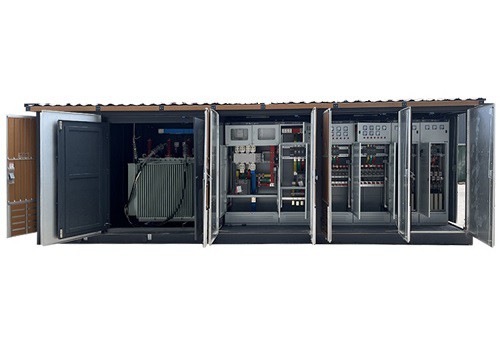

የታመቀ ማከፋፈያ ትራንስፎርመር
የታመቀ ማከፋፈያ፣ እንዲሁም ተገጣጣሚ ማከፋፈያ በመባልም የሚታወቀው፣ ፋብሪካ{0}የተሰበሰበ፣ ሙሉ በሙሉ የታሸገ የኃይል ማከፋፈያ አሃድ ሲሆን ከፍተኛ{1}የቮልቴጅ መቀየሪያን፣ ትራንስፎርመሮችን እና ዝቅተኛ{2}ቮልቴጅ መሳሪያዎችን ወደ አንድ የታመቀ መዋቅር ያዋህዳል። ለተቀላጠፈ የሃይል ለውጥ እና ስርጭት የተነደፈ፣ በርካታ መከላከያዎች ያሉት ጠንካራ የአረብ ብረት ማቀፊያ ያለው ሲሆን ይህም ለቤት ውስጥ እና ከቤት ውጭ በመኖሪያ፣ በንግድ እና በኢንዱስትሪ አፕሊኬሽኖች ውስጥ ለሚሰሩ ትግበራዎች ተስማሚ ያደርገዋል።
- እስከ 20000 KVA 72 ኪ.ቮ
- የትራንስፎርመር አቅም ከ 20000 KVA ያነሰ ወይም እኩል ነው
- ደረጃ የተሰጠው ቮልቴጅ፡ 12 - 72 ኪ.ቮ
- የማቀፊያ ጥበቃ ደረጃ፡ IP54
- ከፍተኛው ከፍታ: 5000 ሜትር
- የበስተጀርባ መከታተያ ስርዓት ወሳኝ ነጥቦችን እውነተኛ{0}ጊዜ መከታተልን ያስችላል፣የመጀመሪያ የግንኙነት ሙቀት፣የመከላከያ ከፊል ፈሳሽ እና የአርከ ብርሃንን ጨምሮ።
- እንደ ለአካባቢ ተስማሚ የጋዝ መከላከያ፣ የአየር ማገጃ፣ ጠንካራ ማገጃ እና ከፊል{0}ኢንሱሌሽን ያሉ የተለያዩ የኢንሱሌሽን እቅዶች ተወስደዋል።

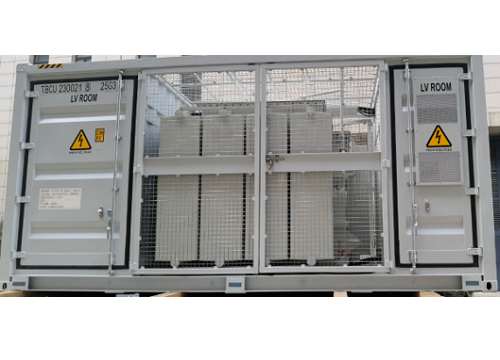

በኮንቴይነር የተያዘ ማከፋፈያ ትራንስፎርመር
በኮንቴይነር የተያዘ ማከፋፈያ ትራንስፎርመር መካከለኛ እና ዝቅተኛ{2}የቮልቴጅ መቀየሪያን፣ ትራንስፎርመሮችን እና ረዳት መሳሪያዎችን በረጅም የብረት መያዣ ውስጥ የሚይዝ ቀድሞ{0}የተገጣጠመ፣ ሞጁል የሃይል ማከፋፈያ ክፍል ነው። ለፈጣን ማሰማራት፣ ቀላል ማጓጓዣ እና የመዞሪያ ቁልፎችን ለመጫን የተነደፈ፣ አስተማማኝ የአየር ሁኔታ{4}ለጊዜያዊ ጣቢያዎች፣ ከቤት ውጭ ጭነቶች፣ የኢንዱስትሪ ፕሮጀክቶች እና ተልእኮዎች{5}ወሳኝ መተግበሪያዎችን{4}የሚቋቋም የሃይል መፍትሄዎችን ይሰጣል።
- እስከ 600000kVA 7550kV
- ደረጃ የተሰጠው ቮልቴጅ፡ 12 - 550 ኪ.ቮ
- ከፍተኛ ደረጃ የተሰጠው አጭር{0}የአሁኑን የመቋቋም ጊዜ፡ 63 kA;
- የጥበቃ ደረጃ: IP55
ብጁ ባህሪያት
- የሳጥን መዋቅር ዓይነቶች የሚከተሉትን ያጠቃልላሉ-የተስተካከለ ካቢኔ መዋቅር ፣ መደበኛ የእቃ መጫኛ መዋቅር;
- ለተለያዩ የጣቢያ መስፈርቶች ሞዱል ኮንቴይነር መጠኖች (10′-40′ ISO)።
- ለተሻሻለ ደህንነት የውስጥ ቅስት መከላከያ ንድፍ አማራጮች።
- የመብረቅ ጥበቃ፣ የአደጋ ጊዜ መብራት፣ ማንቂያዎች እና የደህንነት መለዋወጫዎች።
- የሶላር ፒቪ ደረጃ-ላይ ማከፋፈያዎች ከተቀናጁ ኢንቮርተር/ዲሲ ክፍሎች ጋር።
- ለግሪድ አውቶማቲክ፣ የርቀት ክትትል እና የ SCADA ውህደት አማራጮች
- በፕሮጀክት ፍላጎቶች ላይ ተመስርተው ሬንጅ፣ ዘይት-የተሞላ ወይም አየር-የተሸፈነ ትራንስፎርመር አማራጮች።
ተሽከርካሪ{0}የተጫነ የሞባይል ማከፋፈያ ትራንስፎርመር
ተሽከርካሪ{0}የተጫነ የሞባይል ትራንስፎርመር ተጎታች{1}} ወይም ቻሲሲ{2}የተጫነ የሞባይል ማከፋፈያ ሲሆን ከፍተኛ{3}}ቮልቴጅ ትራንስፎርመርን፣ ኤምቪ/ኤልቪ መቀየሪያን፣ የመከላከያ መሳሪያዎችን እና ረዳት ሲስተሞችን ወደ አንድ አሃድ ያዋህዳል። ለፈጣን ማሰማራት እና ለቤት ውጭ ስራ የተነደፈ፣ ለድንገተኛ፣ ለጥገና እና ለርቀት ጣቢያ አፕሊኬሽኖች ተለዋዋጭ፣ አስተማማኝ ጊዜያዊ የሃይል መፍትሄዎችን ይሰጣል።
- እስከ 240000kVA 330 ኪ.ቮ
- ደረጃ የተሰጠው ቮልቴጅ፡ 12 - 330 ኪ.ቮ
- ከፍተኛ ደረጃ የተሰጠው አጭር{0}የአሁኑን የመቋቋም ጊዜ፡ 63 kA;
- ብልህ ክትትል እና ቁጥጥር - አብሮገነብ በ SCADA/ የርቀት መቆጣጠሪያ ስርዓቶች ለእውነተኛ ጊዜ መለኪያዎች (ቮልቴጅ፣ የአሁኑ፣ ሙቀት) እና የርቀት መቆጣጠሪያ።
- ከፍተኛ የአካባቢ ጥበቃ - IP55-ደረጃ የተሰጣቸው ማቀፊያዎች፣ ድንጋጤ ተከላካይ እና ዝገት-ተከላካይ አማራጮች ለጨካኝ አካባቢዎች (ከፍተኛ እርጥበት፣ የአሸዋ አውሎ ንፋስ፣ የባህር ዳርቻ አካባቢዎች)።

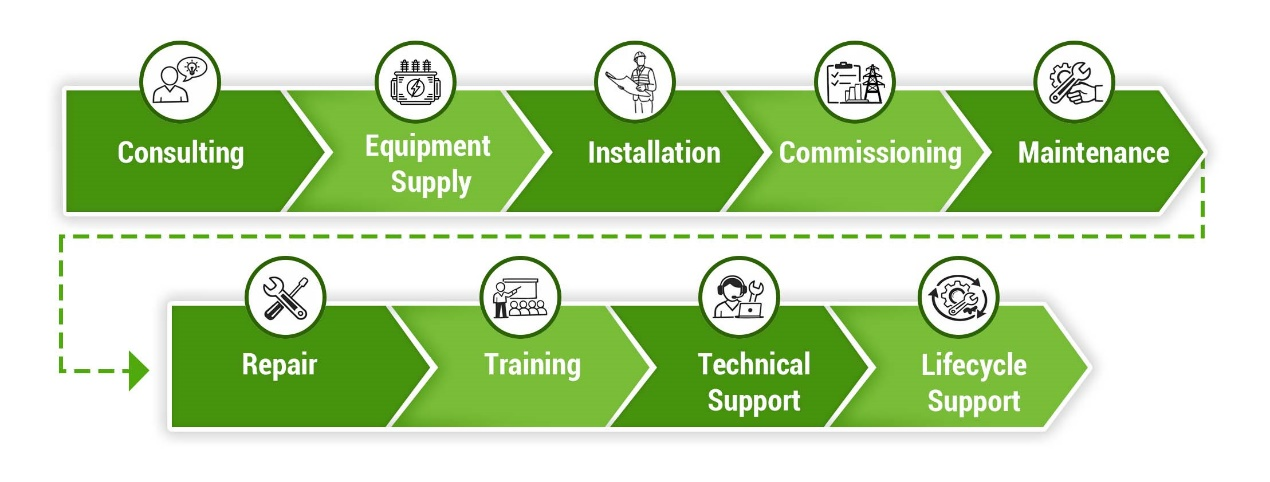

የምንሰጣቸው አገልግሎቶች
የማዞሪያ ቁልፍ የኤሌክትሪክ ማከፋፈያ መፍትሄዎችን ከአማካሪ እና ከመሳሪያዎች አቅርቦት እስከ ተከላ፣ ተልዕኮ፣ ስልጠና እና{0}የሽያጭ ድጋፍ ድረስ እናቀርባለን። የእኛ የባለሙያ ቡድን ደህንነቱ የተጠበቀ፣ አስተማማኝ ቀዶ ጥገና እና ሙሉ የህይወት ኡደት ድጋፍን ለከፍተኛ አፈጻጸም{2}የኃይል ስርጭት ያረጋግጣል።
ለምን ምረጥን።
የኛ መሐንዲሶች፣ ዊንደሮች እና ተሰብሳቢዎቻችን የሀይል ማከፋፈያ ትራንስፎርመሮችን በመንደፍ እና በማምረት ለአስርተ አመታት ጥምር ልምድ ያላቸው ናቸው። እያንዳንዱ ክፍል በአስተማማኝነቱ የተገነባ ነው ፣ ይህም የእረፍት ጊዜን በመቀነስ እና ለፍጆታ ዕቃዎች ፣ የመረጃ ማእከሎች እና የኢንዱስትሪ ስርጭት ስርዓቶች የተረጋጋ የኃይል አቅርቦትን በዓለም ዙሪያ ያረጋግጣል።
ሁሉም የማከፋፈያ ትራንስፎርመሮች የተነደፉት፣ የተመረቱ እና የተሞከሩት ከዋና ዋና አለም አቀፍ ደረጃዎች ጋር በተሟላ መልኩ ሲሆን እነዚህም ANSI፣ IEEE፣ NEMA፣ DOE፣ UL & cUL Listed፣ CSA እና IEC መስፈርቶችን ጨምሮ። የተለያዩ የፍርግርግ ሁኔታዎችን እና የቁጥጥር ፍላጎቶችን በማሟላት የእኛ ምርቶች በ{1} አገሮች ውስጥ ተሰማርተዋል።
ከተወሰኑ የመከፋፈያ ጣቢያ መስፈርቶች{0}የኤሌክትሪክ ደረጃዎች፣ የእንቅፋት ቁጥጥር፣ ደህንነት{1}ተኮር አቀማመጦች እና ቅስት{2}}የፍላሽ ስጋት ቅነሳን ለማዛመድ ሰፊ ማበጀትን እናቀርባለን። የሞባይል ማከፋፈያ ትራንስፎርመር መፍትሄዎች ለአደጋ ጊዜ ምላሽ እና ጊዜያዊ የኃይል ፍላጎቶችም ይገኛሉ።

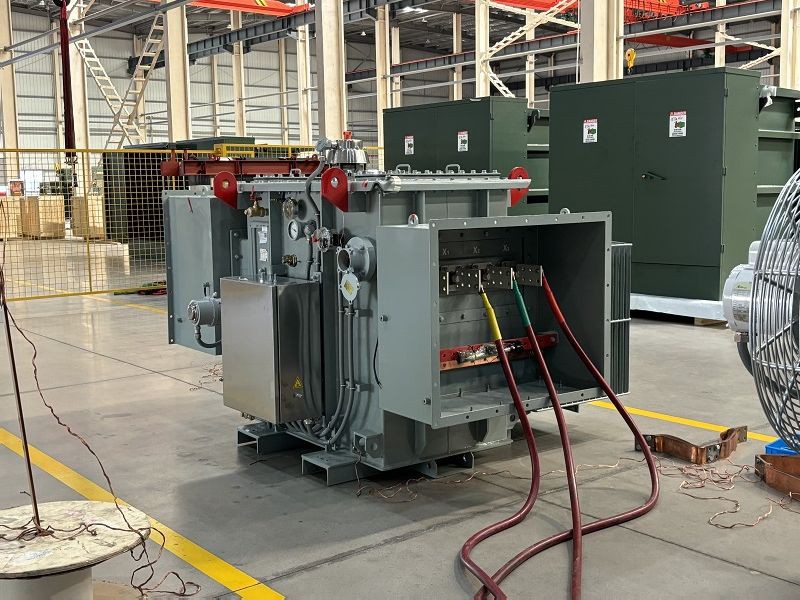

እያንዳንዱ ትራንስፎርመር በ ANSI/IEEE፣ IEC፣ DOE እና CSA ደረጃዎች አጠቃላይ የፋብሪካ ሙከራዎችን ያደርጋል። ብጁ የፈተና ስክሪፕቶች እና የፋብሪካ ምስክሮች ሙከራ{1}በጣቢያ ወይም በቪዲዮ ኮንፈረንስ{3}} ከማድረስዎ በፊት የተሟላ የአፈጻጸም ማረጋገጫን ያረጋግጡ።
የፕሮጀክቶች ማጣቀሻ

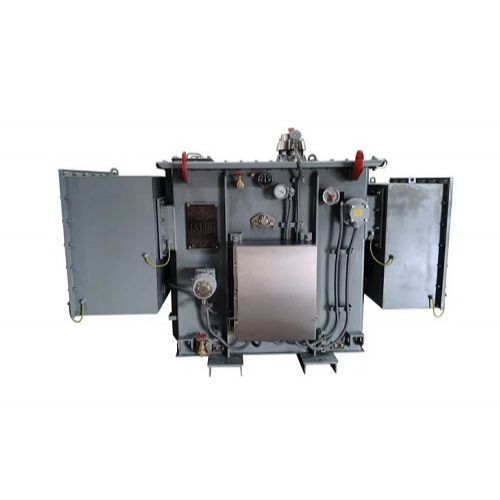

1000/1150 kVA ስርጭት ትራንስፎርመር ማከፋፈያ -13.8 / 0.48 ኪ.ቮ|አሜሪካ 2025
አቅም: 1000/1150 kVA
ቮልቴጅ: 13.8-0.48GrdY/0.277kV
ባህሪ፡ ከ FR3 ዘይት እና ሲቲ ጋር
1600 kVA የታመቀ ማከፋፈያ ትራንስፎርመር-33 / 0.4 ኪ.ቮ|ኢትዮጵያ 2022
አቅም: 1600kVA
ቮልቴጅ: 33/0.4kV
ባህሪ፡ ባለብዙ ተግባር የዘይት ደረጃ መለኪያ
3000 ኪ.ቮ የኤሌክትሪክ ማከፋፈያ-44 / 0.6 ኪ.ቮ|ካናዳ 2025
አቅም: 3000 kVA
ቮልቴጅ: 44-0.6GrdY / 0.347 ኪ.ቮ
ባህሪ፡ በመታተም{0}}ማስረጃ ሳጥን
2000/2300kVA የኤሌክትሪክ ማከፋፈያ ትራንስፎርመር-13.8/0.48 ኪ.ቮ|አሜሪካ 2025
አቅም: 2000/2300 kVA
ቮልቴጅ: 13.8-0.48GrdY/0.277kV
ባህሪ፡ ከ FR3 ዘይት እና ሲቲ ጋር
2000 kVA ማከፋፈያ ማከፋፈያ ትራንስፎርመር-44 / 0.48 ኪ.ቮ|ካናዳ 2025
አቅም: 2000 kVA
ቮልቴጅ: 44-0.48 / 0.277 ኪ.ቮ
ባህሪ፡ ከማርሽር ሳጥን ጋር
3750/4250 kVA ማከፋፈያ ትራንስፎርመር-13.8/0.48 ኪ.ቮ|አሜሪካ 2025
አቅም: 3750/4250 kVA
ቮልቴጅ: 13.8-0.48 / 0.277 ኪ.ቮ
ባህሪ፡ ከ FR3 ዘይት ጋር
የሚጠየቁ ጥያቄዎች
ጥ፡- የእርስዎ ትራንስፎርመሮች የትኞቹን ዓለም አቀፍ ደረጃዎች ያከብራሉ?
መ፡ የኛ ማከፋፈያ ትራንስፎርመሮች እንደአስፈላጊነቱ ANSI/IEEE C57፣ NEMA፣ DOE፣ IEC፣ CSA እና UL® ደረጃዎችን በማክበር ተቀርፀው፣ተመረቱ እና ተፈትነዋል። እያንዳንዱ ክፍል ለአለምአቀፍ መገልገያ እና ለኢንዱስትሪ አፕሊኬሽኖች አግባብነት ያላቸውን የቁጥጥር እና የአፈጻጸም መስፈርቶችን ያሟላል ወይም ይበልጣል።
ጥ፡- ከማቅረቡ በፊት ምን ዓይነት የፋብሪካ ሙከራዎች ይከናወናሉ?
መ፡ እያንዳንዱ ትራንስፎርመር በሚመለከተው መስፈርት መሰረት አጠቃላይ የፋብሪካ ሙከራ ያደርጋል። የሙከራ ፕሮግራሞች በፕሮጀክት መስፈርቶች መሰረት ሊበጁ ይችላሉ፣ እና የፋብሪካ ምስክር ሙከራ (FAT) በጣቢያ{1} ወይም ደህንነቱ በተጠበቀ የቪዲዮ ኮንፈረንስ ይገኛል።
ጥ፡ ከ{{0}ሽያጭ እና የቴክኒክ ድጋፍ በኋላ ምን ይሰጣሉ?
መ፡ ሙሉ ቴክኒካል ሰነዶችን፣ የፋብሪካ ሙከራ ሪፖርቶችን፣ የመጫኛ መመሪያን እና ቀጣይነት ያለው የምህንድስና ድጋፍ እናቀርባለን።
ጥ: የሞባይል ማከፋፈያ ትራንስፎርመር መፍትሄዎችን ይሰጣሉ?
መ: አዎ. ቋሚ ማከፋፈያዎች በማይገኙበት ጊዜ አስተማማኝ የኃይል አቅርቦትን በማቅረብ ለአደጋ ጊዜ ምላሽ፣ ለጥገና መቆራረጥ እና ለፈጣን ማሰማራት የተነደፉ የሞባይል እና ጊዜያዊ ማከፋፈያ ትራንስፎርመር መፍትሄዎችን እናቀርባለን።
ጥ፡ የትራንስፎርመር ማከፋፈያ ጣቢያዎችን በአዲስ ቴክኖሎጂ ማሻሻል ይቻላል?
መ: አዎ. የትራንስፎርመር ማከፋፈያ ጣቢያዎች አፈጻጸምን፣ አስተማማኝነትን እና ከወደፊቱ የፍርግርግ መስፈርቶች ጋር መላመድን ለማሻሻል በከፍተኛ ብቃት ትራንስፎርመሮች፣ በላቁ የክትትል ስርዓቶች እና በስማርት ፍርግርግ ቴክኖሎጂዎች ሊሻሻሉ ይችላሉ።
