ለእርስዎ ምሰሶ ለተሰቀለ ትራንስፎርመር ትክክለኛውን የKVA ደረጃ ለመምረጥ መመሪያ

መግቢያ

ምሰሶ{0}የተሰቀሉ ትራንስፎርመሮችበአነስተኛ የንግድ ቦታዎች፣ በገጠር የኃይል ማከፋፈያ ስርዓቶች እና ቀላል የኢንዱስትሪ ተቋማት በስፋት ጥቅም ላይ የሚውሉ እና በሃይል ማከፋፈያ አውታሮች ውስጥ ወሳኝ የሆኑ መሳሪያዎች ናቸው። ትክክለኛውን የ KVA ደረጃ መምረጥ በቀጥታ የኃይል አቅርቦት መረጋጋት, የመሣሪያዎች አሠራር ውጤታማነት እና አጠቃላይ የኤሌክትሪክ ደህንነት ላይ ተጽዕኖ ያሳድራል. በጣም ዝቅተኛ የሆነ ደረጃን መምረጥ በተደጋጋሚ ከመጠን በላይ መጫን, የመሣሪያዎች ጉዳት እና የደህንነት አደጋዎች ሊያስከትል ይችላል; በጣም ከፍተኛ የሆነን መምረጥ አላስፈላጊ የኃይል ብክነትን እና ከፍተኛ የሥራ ማስኬጃ ወጪዎችን ያስከትላል። ስለዚህ፣ ለKVA ደረጃ አሰጣጥ ምርጫ ተገቢውን ዘዴ ማወቅ ለኃይል ስርዓት አስተማማኝነት እና ለዋጋ{3}ውጤታማነት አስፈላጊ ነው። ይህ መጣጥፍ በKVA ደረጃ አሰጣጦች መሰረታዊ ነገሮች ይጀምራል እና ጥሩውን KVA ለተሰቀሉ ትራንስፎርመሮች ለመምረጥ አጠቃላይ መመሪያ ይሰጣል።

የ KVA ደረጃ አሰጣጥ ምንድን ነው?

የ KVA ደረጃ አሰጣጥ መሰረታዊ ፍቺ
KVA (ኪሎቮልት{0}አምፔር) ግልጽ የሆነ ኃይልን ይወክላል፣ ይህም አንድ ትራንስፎርመር ሊሸከም የሚችለው አጠቃላይ የኤሌክትሪክ አቅም ነው። በትራንስፎርመር የስም ሰሌዳ ላይ ያለው የKVA ደረጃ በተገለጸው የድባብ ሙቀቶች ውስጥ ያለውን ከፍተኛ ተከታታይ የመጫን አቅሙን ያመለክታል። በመሠረቱ፣ በተወሰነ የKVA ክልል ውስጥ ላሉ ተጠቃሚዎች አሠራሩ ደህንነቱ የተጠበቀ እና አስተማማኝ መሆኑን በመንገር የትራንስፎርመሩ “ደረጃ የተሰጠው የመጫን አቅም” ነው።

በkVA፣ kW እና Power Factor (PF) መካከል ያለ ግንኙነት
• kW (ውጤታማ ሃይል)፡- የሃይል ክፍል በትክክል ተፈጽሟል።
• kVA (የግልጽ ኃይል)፡ በመሳሪያዎቹ የተሸከመው ጠቅላላ የኤሌክትሪክ ኃይል።
• PF (የኃይል ምክንያት): የ kW እና kVA ጥምርታ.
በእነዚህ ሦስት መካከል ያለው ግንኙነት በቀመር ሊገለጽ ይችላል፡- . ስለዚህ, ትራንስፎርመሮች በ kVA ሳይሆን በ kW ምልክት ተሰጥቷቸዋል, ምክንያቱም ውጤታማውን ኃይል ብቻ ሳይሆን ሙሉውን የአሁኑን አካል መያዝ አለባቸው.

የKVA መሰረታዊ ስሌት ዘዴዎች ለነጠላ{0}ደረጃ እና ሶስት{1}ደረጃ ስርዓቶች
የ KVA ደረጃ ስሌት በስርዓት አለመመጣጠን ምክንያት የስሌት ስህተቶችን ለማስወገድ በኃይል አቅርቦት ስርዓት አይነት ላይ በመመርኮዝ ተገቢውን ቀመር መምረጥ ይጠይቃል።

ነጠላ{0}ደረጃ ስርዓት
ቀመር፡

ሶስት{0}ደረጃ ስርዓት
ቀመር፡

ትክክለኛውን የ KVA ደረጃ እንዴት እንደሚመረጥ

ትክክለኛው የመጫኛ ኃይል (kW) እና የኃይል ምክንያት
ለአንድ ምሰሶ የKVA ደረጃን በሚመርጡበት ጊዜ{0}ለተሰቀለ ትራንስፎርመር መጀመሪያ መሰረታዊ መስፈርቱ በእውነተኛው የመጫኛ ሃይል ላይ ተመስርቶ ይሰላል። በ kW ውስጥ ያለው አጠቃላይ ጭነት አብዛኛውን ጊዜ ከመሳሪያው የስም ሰሌዳ, የስርጭት ንድፍ ስዕሎች ወይም የጭነት ዝርዝር ሊገኝ ይችላል; ከዚያም ትክክለኛውን የ KVA መስፈርት ለማግኘት በሃይል መለኪያ መከፋፈል ያስፈልጋል. ይህ በአጠቃላይ የ KVA ደረጃን ለመወሰን የመጀመሪያው እርምጃ ነው.

የመጫኛ ዓይነት
የተለያዩ የጭነቶች ዓይነቶች በትራንስፎርመር ላይ የተለያዩ የአሁኑን ፍጥነቶች ይሠራሉ; ስለዚህ የ KVA መስፈርቶቻቸውም ይለያያሉ። የሚከተለው ሠንጠረዥ በርካታ የተለመዱ የጭነት ዓይነቶችን እና የሚፈለጉትን KVA ያጠቃልላል።

የአካባቢ አሠራር ሁኔታዎች
የትራንስፎርመር ደረጃ የተሰጠው KVA የሚሰላው በመደበኛ የአካባቢ ሁኔታዎች፡ ከፍታ ከ1000ሜ በታች፣ ከፍተኛው የሙቀት መጠን 40 ዲግሪ እና አማካይ የሙቀት መጠን 30 ዲግሪ ነው። የክወና አካባቢው ከነዚህ ሁኔታዎች በላይ ከሆነ፣ KVA እያበላሸ መሆን አለበት።
• የሙቀት ተጽዕኖ፡ትክክለኛው የአካባቢ ሙቀት ከ40 ዲግሪ መነሻ ሲያልፍ፣ የትራንስፎርመር ሙቀት መበታተን ውጤታማነት ይቀንሳል፣ ይህም ወደ ደረጃ የተሰጠው አቅም እንዲቀንስ ያደርጋል። የKVA ደረጃውን በአግባቡ መጨመር ያስፈልገዋል።
• ከፍታ፡ተከላ ከፍታ ከ1000ሜ በላይ ሲደርስ ስስ አየር የሙቀት መበታተንን ውጤታማነት በእጅጉ ስለሚቀንስ የትራንስፎርመር ደረጃውን የጠበቀ አቅም እንዲቀንስ ያደርጋል። መሳሪያዎቹ በዒላማው አከባቢ ውስጥ የጭነቱን የኃይል አቅርቦት መስፈርቶች ማሟላት እንዲችሉ በምርጫ ወቅት በእውነተኛው ከፍታ ላይ በመመስረት የአቅም ማስተካከያ መደረግ አለበት.
• ልዩ አካባቢ፡እንደ ከፍተኛ እርጥበት, የባህር ዳርቻ ጨው እና የኢንዱስትሪ አቧራ የመሳሰሉ ልዩ አካባቢዎች, ተጨማሪ የመከላከያ ደረጃዎች እና የሙቀት ማከፋፈያ ዲዛይኖች የተረጋጋ የአቅም ምርትን ለማረጋገጥ ከመደበኛ ጥገና ጋር ግምት ውስጥ መግባት አለባቸው.

የወደፊት የማስፋፊያ ፍላጎቶች
ምሰሶ{0}የተሰቀሉ ትራንስፎርመሮች ረጅም{1}የህይወት መሳሪያዎች ናቸው፣በተለምዶ ለ20-30 ዓመታት ያገለግላሉ። ስለዚህ የKVA ደረጃን በሚመርጡበት ጊዜ የአሁኑን ጭነት ብቻ ሳይሆን የወደፊት እድገትንም ግምት ውስጥ ማስገባት አስፈላጊ ነው። ለምሳሌ የፋብሪካ መሳሪያዎች መስፋፋት፣ በህብረተሰቡ ቁጥር መጨመር ምክንያት የኤሌክትሪክ ፍላጎት መጨመር እና በንግድ ተቋማት ውስጥ ያሉ አዳዲስ የአየር ማቀዝቀዣዎች ወይም የመብራት ዝርጋታዎች በአጭር ጊዜ ውስጥ አጠቃላይ ጭነት ይጨምራሉ። በኬቪኤ እቅድ አለማቀድ ከጥቂት አመታት በኋላ ትራንስፎርመሩን በትልቁ እንዲተካ ስለሚያስገድድ ብዙ ኢንቨስትመንትን ያስከትላል። በአጠቃላይ ለቀጣዮቹ 3-5 ዓመታት የተረጋጋ የስርዓት አሠራር ለማረጋገጥ ከ20%-25% kVA ህዳግ ለመጠበቅ ይመከራል.

የቮልቴጅ ደረጃ አሰጣጥ፣ ኢምፔዳንስ እና የኢንዱስትሪ ደረጃዎች
ተስማሚ የKVA ደረጃን በሚመርጡበት ጊዜ ምሰሶው{0}የተጫነው ትራንስፎርመር የጭነት ፍላጎቶችን ማሟላት ብቻ ሳይሆን ከኃይል ማከፋፈያ ስርዓቱ ቴክኒካዊ መለኪያዎች ጋር መጣጣም አለበት። ሦስቱ ወሳኝ ምክንያቶች የቮልቴጅ ደረጃ አሰጣጥ፣ የመስተንግዶ ባህሪያት እና የኢንዱስትሪ ደረጃዎች{2}ማንኛውንም ችላ ማለት የስርዓት አለመረጋጋትን፣ የመሳሪያ ጉዳትን ወይም የKVA ምርጫ አለመሳካትን ሊያስከትል ይችላል።
• የቮልቴጅ ደረጃ ማዛመድ፡ምሰሶው{0}የተጫነው የትራንስፎርመር የመጀመሪያ ደረጃ ቮልቴጅ ከአካባቢው የኃይል ፍርግርግ ጋር መዛመድ አለበት፣ሁለተኛው ቮልቴጅ ደግሞ የታችኛው ተፋሰሶችን መሳሪያዎች እና የስርጭት መዋቅሮችን ማሟላት አለበት። የቮልቴጅ ተኳሃኝነት ለ KVA ምርጫ ቅድመ ሁኔታ ነው.
• የግጭት ባህሪያት፡-ትራንስፎርመር ኢምፔዳንስ (በተለምዶ 1.5%–5.75%) የአጭር ጊዜ{2}የወረዳ እና የአሠራር መረጋጋትን ይወስናል። በትክክለኛ የ KVA ስሌት እንኳን, ተገቢ ያልሆነ እክል ወደ የቮልቴጅ መለዋወጥ ወይም በተደጋጋሚ መሰናከል ሊያስከትል ይችላል, ይህም በምርጫ ወቅት የተኳሃኝነት ማረጋገጫ ያስፈልገዋል.
• የኢንዱስትሪ ደረጃዎች፡-ምሰሶ{0}የተሰቀሉ ትራንስፎርመሮች እንደ IEC 60076 ወይም IEEE C57 ያሉ አለምአቀፍ ደረጃዎችን ማክበር አለባቸው። ደረጃቸውን የጠበቁ ምርቶች ለረጅም ጊዜ{5}የተረጋጋ ምሰሶ ትራንስፎርመሮችን ከቤት ውጭ ሁኔታዎችን ያረጋግጣሉ።

ምሰሶ{0}የተጫነ ትራንስፎርመር የጋራ አቅም እና የተለመዱ መተግበሪያዎች

የገጠር, የመኖሪያ እና የአነስተኛ መገልገያ ማመልከቻዎች

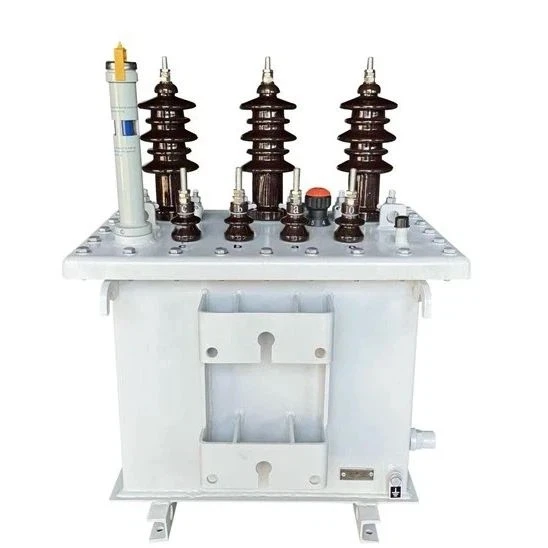

ከ10–50 ኪ.ቪ.ኤ ምሰሶ{2}የተሰቀሉ ትራንስፎርመሮች በዋናነት በገጠር መኖሪያ ቤቶች፣ በተናጥል ቤቶች፣ በትንንሽ እርሻዎች፣ ክሊኒኮች እና በመሠረታዊ የማህበረሰብ መገልገያዎች ውስጥ ያገለግላሉ። እነዚህ ምርቶች የታመቁ ናቸው, ዝቅተኛ ኪሳራዎች እና በመትከል ላይ ተለዋዋጭ ናቸው. እንደ መብራት፣ አነስተኛ እቃዎች እና አነስተኛ የውሃ ፓምፖች ያሉ መሰረታዊ ሸክሞችን በተረጋጋ ሁኔታ ማንቀሳቀስ ይችላሉ፣ ይህም ዝቅተኛ ጭነት ላላቸው አካባቢዎች እና ቀስ በቀስ ለሚያድጉ ክልሎች ኢኮኖሚያዊ ምርጫ ያደርጋቸዋል።

ማህበረሰብ፣ ንግድ እና መካከለኛ{0}መጠን ያላቸው የፋሲሊቲ መተግበሪያዎች

50–250 kVA ምሰሶ{2}የተሰቀሉ ትራንስፎርመሮች ለተለያዩ ሁኔታዎች ለምሳሌ አነስተኛ እና መካከለኛ{3}መጠን ያላቸው የመኖሪያ ማህበረሰቦች፣ ሱፐርማርኬቶች፣ ትምህርት ቤቶች፣ የፓምፕ ጣቢያዎች እና መካከለኛ{4}መጠን ያላቸው ፋብሪካዎች{5}-100 kVA የአጠቃላይ ማህበረሰቦችን እና አነስተኛ የንግድ ሁኔታዎችን ከ500-2 ጋር ሊያሟላ ይችላል፣ ሸክሞች እና ተደጋጋሚ የሞተር ጅምር ተፅእኖዎች ፣ ለንግድ እና መካከለኛ መጠን ላላቸው የኢንዱስትሪ ተጠቃሚዎች የተረጋጋ እና አስተማማኝ የኃይል አቅርቦት ድጋፍ ይሰጣል።

የኢንዱስትሪ፣ ትልቅ የንግድ እና የፍርግርግ ማስፋፊያ መተግበሪያዎች

እንደ የኢንዱስትሪ ፓርኮች፣ ትላልቅ የንግድ ሕንጻዎች፣ የተማከለ የኃይል አቅርቦት አንጓዎች፣ ማዕድን ቦታዎች፣ እና የከተማ እና የገጠር ሃይል ፍርግርግ ማስፋፊያ ፕሮጀክቶች ለመሳሰሉት ትላልቅ ሸክሞች እና ከፍተኛ መስፈርቶች ለኃይል አቅርቦት ቀጣይነት እና አስተማማኝነት ከፍ ያለ የ250-1000kVA ምሰሶ{2}የተሰቀሉት የትራንስፎርመር አቅርቦቶች ጠንካራ የመሸከም አቅም እና እጅግ በጣም ጥሩ ድንጋጤ የመቋቋም አቅም ያላቸው እና በርካታ ትይዩ መሳሪያዎችን የሚደግፉ{3} ለረጅም ጊዜ{4}}ለትልቅ የኃይል አቅርቦት ስርዓቶች- የተረጋጋ የኃይል አቅርቦት።

ማጠቃለያ

ለፖል ትራንስፎርመር ትክክለኛውን የ kVA ደረጃ መምረጥ አሁን ካለው ጭነት ጋር ማዛመድን፣ ከስራው አካባቢ ጋር መላመድ፣ ለወደፊት ማስፋፊያ የሚሆን ቦታ መቆጠብ እና የቮልቴጅ ደረጃዎችን፣ የአቅም ማነስ ባህሪያትን እና የአለም አቀፍ ደረጃዎችን በጥብቅ መከተልን ማረጋገጥ ይጠይቃል። ይህ ከመጠን በላይ መበላሸትን, የኃይል ብክነትን ለማስወገድ እና የተረጋጋ እና ኢኮኖሚያዊ የኃይል አቅርቦትን ለማረጋገጥ ወሳኝ ነው.

ስኮቴክ፡ አስተማማኝ ዋልታ እንዲመርጡ ማገዝ{0}የተሰቀሉ ትራንስፎርመሮች

በትራንስፎርመር መስክ ላይ ስር የሰደደ ፕሮፌሽናል አቅራቢ እንደመሆኖ፣ SCOTECH እንደ IEC እና IEEE ያሉ አለምአቀፍ ደረጃዎችን እንደ R&D እና የምርት መለኪያዎች በቋሚነት ይጠቀማል፣ ይህም ከ10 እስከ 1000 ኪ.ቪ.ኤ ላይ የተገጠሙ ምሰሶዎችን ያቀርባል፣ ይህም የገጠር የመኖሪያ አካባቢዎችን፣ የንግድ ማህበረሰቦችን፣ የኢንዱስትሪ ተክሎችን እና የኢንዱስትሪ ፓርኮችን ፍላጎት ይሸፍናል። ከሁሉም በላይ፣ ከፍተኛ ጥራት ያለው፣ ደረጃውን የጠበቀ{5}ተሟጋች መሳሪያዎችን ብቻ ሳይሆን አጠቃላይ አገልግሎቶችን እናቀርባለን ይህም የምርጫ ምክክርን ከመጨረሻው-እስከ- እስከመጨረሻው እያቀረብን ነው። ከፖል ትራንስፎርመር ምርጫ ጋር እየታገልክ ከሆነ ወይም ብጁ የሃይል አቅርቦት መፍትሄዎች ከፈለግክ እባክህአግኙን።. የኃይል ስርዓትዎን የተረጋጋ አሠራር በአስተማማኝ ምርቶች እና ሙያዊ አገልግሎቶች እንጠብቃለን!
