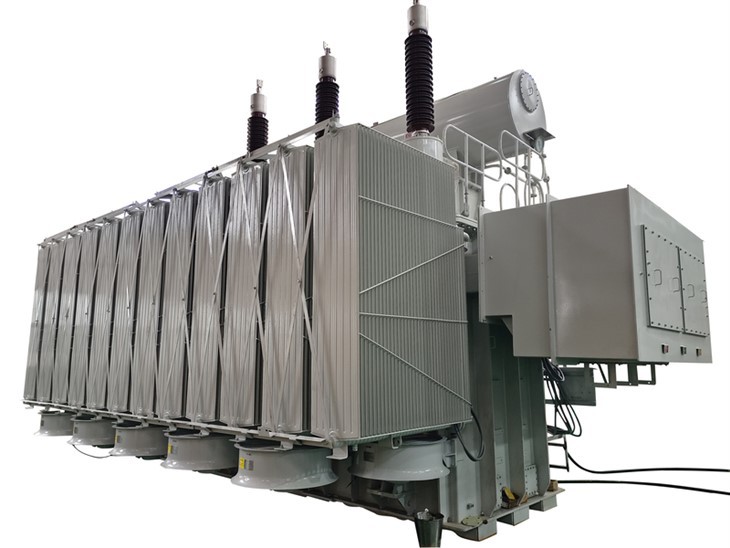

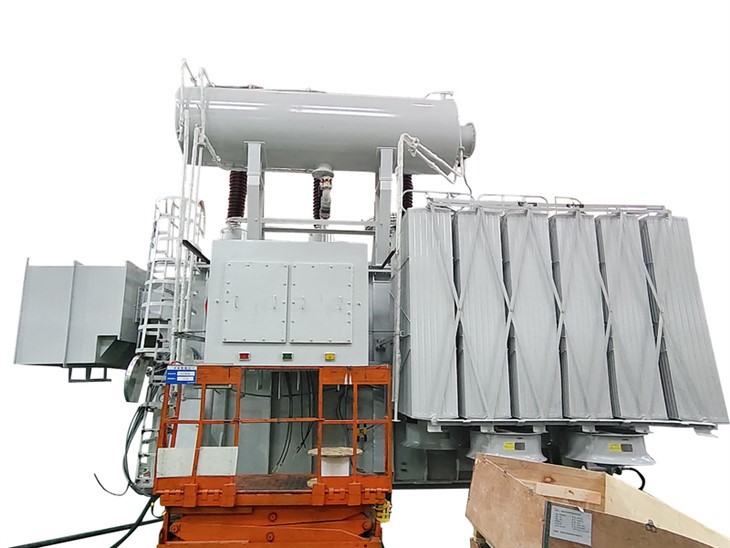

100 MVA ከፍተኛ የቮልቴጅ ኃይል ትራንስፎርመር-132/22 ኪ.ቮ|ማሌዥያ 2023



01 አጠቃላይ

1.1 የፕሮጀክት ዳራ

ሁለት 100 MVA 132 ኪ.ቮየኃይል ትራንስፎርመሮችበዲሴምበር 2023 ወደ ማሌዥያ ተላከ። ሁለቱ ባለ 100 MVA ከፍተኛ የቮልቴጅ ሃይል ትራንስፎርመሮች በማሌዥያ ውስጥ በቲክ ቶክ የመረጃ ማእከል ውስጥ ጥቅም ላይ መዋል ነበረባቸው። የዚህ ሃይል ትራንስፎርመር ደረጃ የተሰጠው ሃይል 100 MVA በኦናን/ኦኤንኤኤፍ ማቀዝቀዝ፣ ከፍተኛ ቮልቴጁ 132 ኪሎ ቮልት ከ{{5}×1.5% እስከ -17×1.5% የመዳሰሻ ክልል(OLTC)፣ መካከለኛ ቮልቴጁ 33 ኪሎ ቮልት በ±2×2.5% የመነካካት ክልል(NLTC) እና 22 ኪ.ቮ ዝቅተኛ ቮልቴጅ ነው። ሁለቱ ባለ 132 ኪሎ ቮልት ዋና ትራንስፎርመሮች የኩባንያውን ሞዴል ለኤስኤፍኤስZ{18}}100000/132 ሶስት{19}}የጥቅል አየር ማቀዝቀዣ በጭነት ላይ የቮልቴጅ ተቆጣጣሪ ትራንስፎርመር በመጠቀም YNd1d1 የቬክተር ቡድን ፈጠሩ።

የ 100 MVA ከፍተኛ የቮልቴጅ ሃይል ትራንስፎርመር በተለያዩ የቮልቴጅ ደረጃዎች መካከል የኤሌክትሪክ ኃይልን በብቃት ለማስተላለፍ የተነደፈ ጠንካራ እና አስተማማኝ የኤሌክትሪክ መሳሪያ ነው። የሀይል ትራንስፎርመሮቻችን ከፍተኛ ጥራት ያላቸውን ቁሶች እና የጥበብ ቴክኖሎጂን በመጠቀም ጥሩ አፈጻጸምን እና የረጅም ጊዜ ዘላቂነትን ለማረጋገጥ ነው።

እያንዳንዳችን የተረከብናቸው ክፍሎች ጥብቅ የሙሉ ተቀባይነት ፈተና መውሰዳቸውን እናረጋግጣለን። አንድ{1}የጥቅል አገልግሎት ከምክር፣መጥቀስ፣ማምረቻ፣መጫን፣ተልእኮ መስጠት፣ስልጠና እስከ ሽያጭ አገልግሎቶች ድረስ እናቀርባለን ምርቶቻችን አሁን በአለም ላይ ከ50 በላይ በሆኑ ክልሎች ውስጥ እየሰሩ ናቸው። አላማችን የአንተ ለመሆን ነው።አስተማማኝ አቅራቢእንዲሁም በንግድ ውስጥ ምርጥ አጋርዎ!





1.2 ቴክኒካዊ መግለጫ

100 MVA ከፍተኛ የቮልቴጅ ኃይል ትራንስፎርመሮች ዝርዝር እና የውሂብ ሉህ



1.3 ስዕሎች

100 MVA ከፍተኛ የቮልቴጅ ኃይል ትራንስፎርመሮች ንድፍ እና መጠን.





02 ማምረት

2.1 ኮር



2.2 ጠመዝማዛ



2.3 ታንክ



2.4 የመጨረሻ ስብሰባ





03 በመሞከር ላይ

ሀ) የአካል ምርመራው እና ቅድመ{0}የርክክብ ሙከራው በሚፈለገው መሰረት እስኪደረግ ድረስ የሚከተሉት ፈተናዎች መካሄድ የለባቸውም።

ለ) ምንም{0}የጭነት ሙከራ እና ምንም{1}የጭነት ተጽዕኖ መዝጊያ ሙከራ የለም (ማቀዝቀዣው እየሰራ አይደለም)

① ትራንስፎርመር ከኃይል ጎን ከቮልቴጅ ጋር መያያዝ አለበት, ምክንያቱም የኃይል መከላከያ መሳሪያው ባልተለመደ ሁኔታ ውስጥ መቆራረጡን ለማረጋገጥ የኃይል መከላከያ መሳሪያዎች የተገጠመላቸው ናቸው.

② የትራንስፎርመሩን ጋዝ ማስተላለፊያ የሲግናል አድራሻዎችን ወደ ትራንስፎርመር የኃይል አቅርቦቱ መሰናክል ዑደት ይቀይሩ።

③ ከመጠን በላይ መከላከል የጊዜ ገደቡ እንደ ቅጽበታዊ እርምጃ ተቀምጧል።

④ ትራንስፎርመሩ ከተገጠመው መስመር ጋር ከተገናኘ በኋላ የቮልቴጅ ቀስ በቀስ ከዜሮ ወደ 1 ሰአት ወደ ሚገኘው ቮልቴጅ መጨመር አለበት, በዚህ ጊዜ ትራንስፎርመሩ ምንም አይነት ያልተለመደ ክስተት ሊኖረው አይገባም.

⑤ ከላይ ከተጠቀሰው ሙከራ በኋላ የቮልቴጅ ቀስ በቀስ ወደ 1.1 ጊዜ ከተገመተው የቮልቴጅ መጠን መጨመር አለበት, እና ምንም ያልተለመደ ክስተት ለ 10 ደቂቃዎች መቆየት እና ከዚያም ቀስ በቀስ መቀነስ አለበት. ጣቢያው ቀስ በቀስ ግፊትን ለመጨመር ሁኔታዎች ከሌሉት ወደ 1 ሰአት የመጫን ሂደት የለም{3}}የላይኛው የዘይት ሙቀት ከ42 ዲግሪ ሴ በታች ሲሆን የራዲያተሩን ማራገቢያ አያስጀምሩ ወይም ማቀዝቀዣውን አያስቀምጡ።

⑥ ለላይ{0}}የጭነት መቆጣጠሪያ ትራንስፎርመር በርቷል{1}የጭነት መትከያ{2}ቀያሪው በኤሌክትሪክ የሚሰራው በቮልቴጅ ለሁለት ሳምንታት ነው እና በመጨረሻ ደረጃ ወደተሰጠው የቧንቧ{3}}ቀያሪ ቦታ ይስተካከላል።

⑦ አይ{0}የጭነት ተጽዕኖ መዝጊያ ሙከራ።







04 ማሸግ እና ማጓጓዣ

4.1 ማሸግ



4.2 መላኪያ





05 ጣቢያ እና ማጠቃለያ

ዝግጅት: የመሠረት እና የመሳሪያውን ሁኔታ ይፈትሹ, ሙቀትን ይፈትሹ እና የማንሳት መሳሪያዎችን ያዘጋጁ.

ማንሳት፡ የተሰየሙ ነጥቦችን በመጠቀም ማንሳት፣ ትራንስፎርመሩን ደረጃ እና ደህንነቱ የተጠበቀ ብሎኖች።

ተጨማሪ ዕቃዎች፡ ቁጥቋጦዎችን፣ ራዲያተሮችን እና ሌሎች አካላትን ይጫኑ፣ ይህም ተገቢውን መታተም እና ማሰርን ያረጋግጣል።

ዘይት መሙላት፡ ለቫኩም ዘይት መሙላት፣ የዘይት ደረጃን ለመፈተሽ እና ለማተም ዘይት ማጽጃ ይጠቀሙ።

ሙከራ፡- የሙቀት መከላከያ፣ ሬሾ፣ ምንም{0}}ጭነት እና አጭር{1}የወረዳ ሙከራዎችን ያከናውኑ።

የመሬት አቀማመጥ: የመሠረት ስርዓትን እና የሙከራ መቋቋምን ይጫኑ.

ኮሚሽኑ፡ መጫኑን ያረጋግጡ፣ ቀስ በቀስ የጭነት ሙከራን ያካሂዱ እና ምንም ችግሮች ካልተከሰቱ ወደ ስራ ይግቡ።
