2000 KVA አጠቃላይ ኤሌክትሪክ ፓድ የተገጠመ ትራንስፎርመር-13.2/0.48 ኪ.ቮ|አሜሪካ 2025

01 አጠቃላይ

1.1 የፕሮጀክት መግለጫ

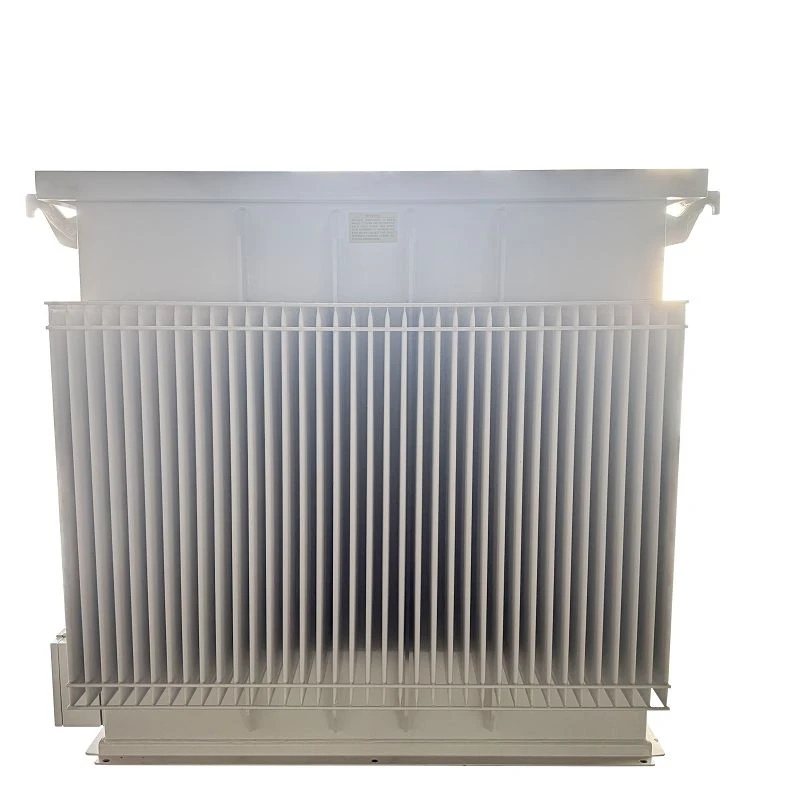

2000 kVA ባለሶስት ፌዝ ፓድ mounted ትራንስፎርመር እ.ኤ.አ. በ 2025 ወደ ዩኤስኤ ደረሰ። የትራንስፎርመሩ ደረጃ የተሰጠው ኃይል 2000 kVA ከ KNAN ማቀዝቀዣ ጋር ነው። ከፍተኛ ቮልቴጅ 13.2GrdY / 7.621 ኪሎ ቮልት በ ± 2 * 2.5% የመታ ወሰን (NLTC) ዝቅተኛ ቮልቴጅ 0.48Y / 0.277 ኪሎ ቮልት ነው, የ YNyn0 የቬክተር ቡድን አቋቋሙ.

ከመሬት በታች የኤሌትሪክ ማከፋፈያ ስርዓቶች እንከን የለሽ ውህደት እንዲፈጠር የተቀየሰ፣ ፓድ የተጫነው ትራንስፎርመር ከቮልቴጅ መውረድ እና ከኃይል አቅርቦት መረጋጋት የላቀ{0}የአፈጻጸም መፍትሄ ነው። የ DOE ኢነርጂ ቁጠባ መስፈርቶችን በማክበር ይህ ትራንስፎርመር በትንሹ ለጭነት{3}}ጭነት እና ለ-ኪሳራዎች የተመቻቸ ሲሆን ይህም በአገልግሎት ህይወቱ ላይ ከፍተኛ ወጪን የሚቆጥብ የላቀ የኢነርጂ ቅልጥፍናን ያቀርባል። በአስተማማኝ ክዋኔው ዋና ክፍል FR3 የተፈጥሮ ኤስተር ማገጃ ዘይት ነው፣ ይህም እጅግ በጣም ጥሩ የሙቀት መቆጣጠሪያ እና የእርጥበት አስተዳደር ችሎታዎችን ይሰጣል፣ ይህም ትራንስፎርመር ከማዕድን ዘይት ጋር ሲነፃፀር 20% ከፍ ያለ ጭነት እንዲይዝ ያስችለዋል{8}የተሞሉ አሃዶች ዝቅተኛ የስራ ሙቀት እየጠበቁ ናቸው። ያልተቋረጠ አፈጻጸምን ለማረጋገጥ፣ ትራንስፎርመር ከፍተኛ{10}የስራ አፈጻጸምን በመያዣ አማካኝነት የተገጠመለት ሲሆን ይህም የውሃ ፍሰትን የሚቀይር እና የውስጥ አካላትን ከቮልቴጅ ፍጥነቶች የሚከላከል ነው። የተቀናጀ የማይንቀሳቀስ ጋሻ የዲኤሌክትሪክ ጥንካሬን ያጠናክራል, የኢንሱሌሽን ብልሽትን ይከላከላል እና የተረጋጋ የኃይል ስርጭትን ያረጋግጣል. ለክትትል እና ለጥገና ቀላልነት፣ ልዩ የሆነ የመለኪያ ሳጥን በጎን በኩል ተጭኗል፣ ይህም የተግባር መረጃን በፍጥነት ማግኘት ያስችላል። ዱቄቱ{14}የተሸፈነው ነጭ (RAL 9003) ውጫዊ የአየር ሁኔታ ከፍተኛ ሙቀትን እና እርጥበትን ጨምሮ በአስቸጋሪ የአየር ሁኔታ ላይ ዘላቂነትን ያረጋግጣል።

የመረጃ ማዕከላትን፣ የገበያ ማዕከሎችን ወይም የኢንዱስትሪ እፅዋትን ማገልገል፣ ይህ ፓድ የተጫነ ትራንስፎርመር ወጥ፣ ቀልጣፋ እና አስተማማኝ የኃይል ስርጭት ያቀርባል።

1.2 ቴክኒካዊ መግለጫ

2000 kVA ፓድ የተገጠመ ትራንስፎርመር ዝርዝር አይነት እና የውሂብ ሉህ

1.3 ስዕሎች

2000 kVA ፓድ የተገጠመ ትራንስፎርመር ዲያግራም ስዕል እና መጠን።

02 ማምረት

2.1 HV ቡሽንግ

በቻርዶን 15{6}}LBI200 ሞዴል የተመሰለው HV bushing pad mounted transformers, 15kV Class፣ 200A loadbreak bushing incd ወደ መደበኛ 200A ቁጥቋጦ ጉድጓድ ውስጥ የሚያስገባ ነው። ለሙሉ ተለዋዋጭነት እና አስተማማኝ አፈጻጸም IEEE Standard 386ን የሚያሟላ ሁሉንም{7}የመዳብ ወቅታዊ መንገድ፣ፔሮክሳይድ{10}የታከመ የኢ.ፒ.ኤም.ኢ.ኢ.ኢ.ኢ.ኢንሱሌሽን እና መከላከያ ጋሻን ያሳያል። ትራንስፎርመሩን ከአገልግሎት ውጪ ሳያስወጣው በመስክ ላይ ለመተካት የተነደፈ፣ የተከለሉ፣ ወደ ውስጥ የሚገቡ የጭነት ማቋረጫ ግንኙነቶችን ያስችላል፣ መቀያየርን እና ስህተትን መዝጋትን ይደግፋል፣ እና መሳሪያ{11}በነጻ ወይም በተጨናነቀ መሳሪያ የታገዘ በውስጣዊ የሄክስ ብሮችር እንዲጭን ያስችላል።

2.2 LV ቡሽ

በBFG ሞዴል{2}1/2500 የሚወከለው የኤል.ቪ ቁጥቋጦ ከGB/T4109 እና IEC60137 ጋር የሚስማማ የሬንጅ ደረቅ{9}} አይነት ቡሽ ነው። 10 ኪሎ ቮልት ኤሲ ደረቅ መቋቋም የሚችል ቮልቴጅ፣ 30 ኪሎ ቮልት የመብረቅ ግፊት፣ ከፊል ፈሳሽ ከ 10 ፒሲ ያነሰ ወይም እኩል በ1.2 ኪሎ ቮልት፣ የአጭር ጊዜ{14}የጊዜ የሙቀት ጅረት 62.5kA/2s እና ከ35ሚሜ የሚበልጥ ወይም እኩል የሆነ የመብረቅ ርቀት አለው። አግድም ለመጫን የተነደፈ፣ በቆርቆሮ የታሸገ ኮንዳክቲቭ ወለል አለው፣ የ 200N የ cantilever ጭነትን ይቋቋማል፣ ከ -35 ዲግሪ እስከ +40 ድግሪ አከባቢዎች ይሰራል፣ ከ90×70×6 አራት ማዕዘን ቅርጽ ያለው የማተሚያ ቀለበት ጋር ይመጣል እና ከተገለጹት የካቢኔ መክፈቻ ልኬቶች ጋር ይስማማል።

2.3 ቤይ{1}O{2}የተጣራ ፊውዝ

ቤይ{0}O{1}የተጣራ ፊውዝ ለፓድ ለተጫኑ ትራንስፎርመሮች በ23 ኪሎ ቮልት (የጎን ግድግዳ/ሽፋን{3}}የተሰቀለ) እና 38 ኪሎ ቮልት (የጎን ግድግዳ{5}}የተሰቀለ) ደረጃዎች በEnvirotemp FR3 ፈሳሽ በተሞሉ ትራንስፎርመሮች ለመጠቀም የተቀየሰ ነው። የሙቅ ስቲክ አሰራርን፣ ለደህንነት ሟች ግንባታ እና አማራጭ የጎን ግድግዳ{8}የተፈናጠጠ ፍላፐር ቫልቭ የዘይት መፍሰስን ለመቀነስ መዳብ ወይም ብር{9}}የተለጠፉ ተርሚናሎች (ብር{10}ለ 38ኪሎ ቮልት) ለታማኝ ግንኙነቶች፣ የመጫኛ ስራዎችን ይደግፋል፣ እና ያለ ልዩ መሳሪያዎች ቀላል ፍተሻ/መተካት ያስችላል። ከፍተኛ{14}}የአሁን ስህተቶችን ለመከላከል፣የትራንስፎርመሮችን እና የስርጭት ስርዓቶችን ጥበቃን የሚያረጋግጥ ከገለልተኛ ማገናኛ ወይም ወቅታዊ{13}}የሚገድበው ፊውዝ ጋር በተከታታይ ጥቅም ላይ መዋል አለበት።

2.4 የግፊት መልቀቂያ ቫልቭ

የግፊት መልቀቂያ ቫልቭ ትራንስፎርመር ታንክን ከመጠን በላይ ውስጣዊ ግፊትን ለመከላከል የተነደፈ ነው። የታንክ ግፊቱ ደረጃውን የጠበቀ 10 psi የመልቀቂያ ግፊት (ሊበጅ የሚችል) ሲደርስ ጋዝ ለመልቀቅ ወዲያውኑ ይከፈታል እና ግፊቱ ወደ ደህና ደረጃ ከወረደ ይዘጋል፣ ማንሻውን በመሳብ በእጅ የግፊት እፎይታ አማራጭ። ደረጃውን የጠበቀ 1/4-18NPT የሚሰካ ዊን (ሊበጅ የሚችል) በማሳየት ከ0 ~ 80 ዲግሪ ሙቀት ባለባቸው አካባቢዎች ይሰራል እና<95% humidity, requires sealant for sealed installation, should be kept away from high-traffic areas to avoid harm from high-temperature released gas, and is not suitable for corrosion-prone sites damaging rubber and copper.

2.5 ትራንስፎርመር ቴርሞሜትር

BWS-70 Transformer Thermometer for pad mounted Transformers በትራንስፎርመር ታንክ ውስጥ ያለውን የዘይት ሙቀት ለመጠቆም የተነደፈ ሲሆን ይህም ከፍተኛ ስሜታዊነት፣ ግልጽ ንባብ፣ ቀላል መዋቅር እና ከፍተኛ አስተማማኝነት ያሳያል። የእሱ መያዣው ከማይዝግ ብረት የተሰራ ነው, ማራኪ መልክ እና ረጅም የአገልግሎት ዘመንን ያረጋግጣል. ለትክክለኛው የሙቀት መጠን ማሳያ, የቴርሞሜትር አምፖሉ ከ 100 ሚሊ ሜትር በላይ ጥልቀት ወደ መካከለኛው ውስጥ መጨመር አለበት. በሚጓጓዙበት እና በሚጠቀሙበት ጊዜ ከግጭት, ከመጠምዘዝ እና ከመበላሸት መከላከል አለበት, በሚጫኑበት ጊዜ የመለኪያ ቅርፊቱ እንደ ስፓነር ጥቅም ላይ አይውልም, እና በሚሠራበት ጊዜ ዓመታዊ ቼክ ያስፈልጋል.

03 በመሞከር ላይ

የ2000kVA ሶስት{1}ደረጃ ራስን{2}የቀዘቀዘ ፈሳሽ{3}}የተጠመቀ ፓድ የተገጠመ ትራንስፎርመር (ሞዴል፡ 0.48Y/0.277{12}}13.2GrdY/7.6kV) የIEEE መስፈርቶችን ያከብራል (ለምሳሌ፡ C.23}02) መደበኛ ሙከራዎች C57.12.34-2022, C57.12.90-2021), እንደ ጠመዝማዛ የመቋቋም, የቮልቴጅ ሬሾ, ደረጃ-ግንኙነት, ምንም-ጭነት ኪሳራ / ወቅታዊ, ጭነት ኪሳራ / impedance ቮልቴጅ / ቅልጥፍና, ተግባራዊ ቮልቴጅ, አነሳስ ቮልቴጅ የመቋቋም, የኢንሱሌሽን የመቋቋም, እና የግፊት መፍሰስ ፈተና ያሉ ቁልፍ ነገሮችን የሚሸፍን. እንደ የቮልቴጅ ውድቀት ወይም መፍሰስ ያለ ጉዳዮች ተቀባይነት ያላቸውን መስፈርቶች በማሟላት ሁሉም ፈተናዎች ብቁ ውጤቶች አልፈዋል።

04 ማሸግ እና ማጓጓዣ

ማሸግ

መላኪያ

05 ጣቢያ እና ማጠቃለያ

በSCOTECH የኛ ፓድ mounted ትራንስፎርመሮች ተዓማኒነትን፣ ቅልጥፍናን እና ደህንነትን እንደገና ለመለየት የተፈጠሩት ለተከፋፈሉ የኢነርጂ ስርዓቶች{0}ከፀሀይ እርሻዎች እና ከኃይል ማከማቻ ተቋማት እስከ የንግድ ፍርግርግ እና የመኖሪያ ሰፈሮች። ወጣ ገባ፣ የአየር ሁኔታን መቋቋም በሚችሉ ንድፎች እና ትክክለኛነት{3}የተገነቡ ክፍሎች{3}} በጣም አስቸጋሪ በሆነው የውጪ አከባቢም ወጥነት ያለው አፈጻጸምን ያቀርባሉ፣ ይህም የስራ ጊዜን በመቀነስ እና የረጅም ጊዜ የስራ ወጪን- ይቀንሳል።

እያንዳንዱ ፕሮጀክት ልዩ የኃይል ፍላጎቶች እንዳሉት እንረዳለን። ለዚያም ነው የእኛ ፓድ የተጫኑ ትራንስፎርመሮች የተወሰኑ የቮልቴጅ፣ የአቅም እና የውህደት መስፈርቶችን ለማሟላት የሚበጁ ሲሆን ይህም ካለህ መሠረተ ልማት ጋር እንከን የለሽ ተኳኋኝነትን የሚያረጋግጥ። በSCOTECH የትራንስፎርመር ማምረቻ፣ ጥብቅ የጥራት ቁጥጥር እና ምላሽ ሰጪ አለምአቀፍ ድጋፍ ላለፉት አስርት አመታት ልምድ በመደገፍ ምርቶቻችንን ስራዎን በማይዛባ መረጋጋት እንደሚያጎለብት እምነት መጣል ይችላሉ። የኢንደስትሪ ደረጃዎችን ብቻ ለማያሟሉ ከSCOTECH ጋር አጋር ለተጫኑ ትራንስፎርመሮች{3}እነሱ ያዘጋጃሉ። የበለጠ ቀልጣፋ፣ ቀጣይነት ያለው የኢነርጂ ወደፊት በጋራ እንገንባ።
